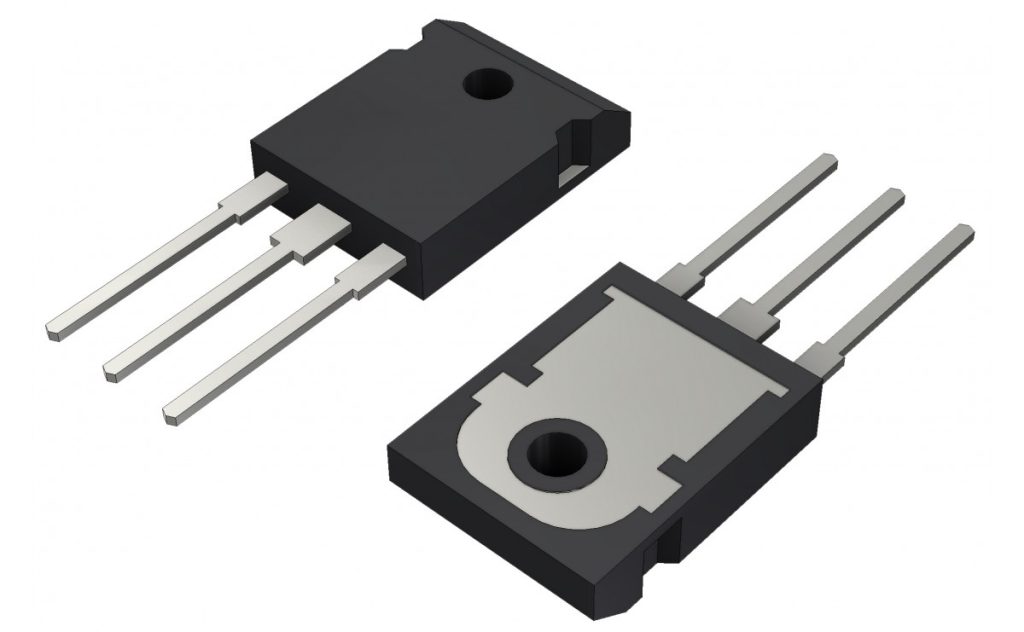

دیود شاتکی چیست؟

دیود شاتکی چیست؟

دیود شاتکی یکی از پرکاربردترین قطعات نیمه‌هادی در دنیای الکترونیک است که به دلیل سرعت سوئیچینگ بالا و افت ولتاژ کم، در بسیاری از مدارهای مدرن مورد استفاده قرار می‌گیرد. برخلاف دیودهای معمولی که از اتصال PN ساخته می‌شوند، در ساختار دیود شاتکی از اتصال فلز و نیمه‌هادی استفاده شده است. همین تفاوت ساختاری باعث ایجاد ویژگی‌های منحصر‌به‌فردی در عملکرد این نوع دیود شده است.

نام این قطعه از فیزیکدان آلمانی «والتر شاتکی» گرفته شده است که ساختار سد پتانسیل فلز–نیمه‌هادی را بررسی کرد. در واقع در این دیود یک لایه فلزی مستقیماً با یک نیمه‌هادی نوع N تماس دارد و همین موضوع باعث می‌شود که بارهای الکتریکی با سرعت بیشتری از آن عبور کنند.

یکی از مهم‌ترین ویژگی‌هایی که باعث محبوبیت دیود شاتکی شده، افت ولتاژ مستقیم پایین است. در حالی که دیودهای سیلیکونی معمولی افت ولتاژی حدود 0.7 ولت دارند، این مقدار در دیود شاتکی معمولاً بین 0.2 تا 0.4 ولت است. این ویژگی باعث کاهش تلفات انرژی و افزایش راندمان مدار می‌شود.

در سایت پارتچی، این دیود به‌عنوان یکی از قطعات کلیدی برای طراحی مدارهای منبع تغذیه، مبدل‌ها و سیستم‌های الکترونیکی پرسرعت معرفی می‌شود، زیرا عملکرد بهینه آن در بسیاری از پروژه‌های صنعتی و آموزشی اهمیت بالایی دارد.

ساختار و نحوه عملکرد دیود شاتکی

برای درک بهتر عملکرد دیود شاتکی، ابتدا باید ساختار آن را بررسی کنیم. همان‌طور که گفته شد، این دیود از اتصال یک فلز (مانند آلومینیوم یا پلاتین) با نیمه‌هادی نوع N ساخته می‌شود. این اتصال باعث ایجاد یک سد انرژی به نام سد شاتکی می‌شود که رفتار یک‌طرفه جریان را کنترل می‌کند.

زمانی که ولتاژ مستقیم به دیود اعمال می‌شود، الکترون‌ها به‌سرعت از نیمه‌هادی به سمت فلز حرکت می‌کنند. به دلیل نبود ناحیه ذخیره بار (که در دیودهای PN وجود دارد)، جریان تقریباً بدون تأخیر عبور می‌کند. همین ویژگی باعث می‌شود که این دیود سرعت سوئیچینگ بسیار بالایی داشته باشد.

در حالت بایاس معکوس نیز جریان بسیار کمی از دیود عبور می‌کند، اما باید توجه داشت که جریان نشتی در دیود شاتکی نسبت به دیودهای معمولی کمی بیشتر است. بنابراین هنگام طراحی مدار باید این موضوع در نظر گرفته شود.

به طور خلاصه، عملکرد سریع، پاسخ‌دهی لحظه‌ای و کاهش تلفات انرژی، سه ویژگی اصلی هستند که باعث شده‌اند این دیود در بسیاری از مدارهای الکترونیکی مدرن جایگاه ویژه‌ای پیدا کند.

مطالب مرتبط: چیپ الکترونیکی چیست؟

مهم‌ترین ویژگی‌های دیود شاتکی

در انتخاب قطعات الکترونیکی، شناخت ویژگی‌ها و مشخصات فنی اهمیت زیادی دارد. در ادامه مهم‌ترین ویژگی‌های دیود شاتکی را به‌صورت مفصل بررسی می‌کنیم.

1. افت ولتاژ مستقیم پایین

یکی از بزرگ‌ترین مزایای دیود شاتکی، افت ولتاژ کم در حالت هدایت است. این ویژگی باعث می‌شود که انرژی کمتری به صورت گرما تلف شود و راندمان مدار افزایش یابد. به همین دلیل در منابع تغذیه سوئیچینگ و مدارهای قدرت کم، استفاده از دیود شاتکی بسیار رایج است.

2. سرعت سوئیچینگ بسیار بالا

به دلیل نبود ذخیره بار در ساختار داخلی، دیود شاتکی می‌تواند در فرکانس‌های بالا بدون تأخیر عمل کند. این ویژگی آن را برای مدارهای دیجیتال، مبدل‌های DC-DC و تجهیزات مخابراتی ایده‌آل می‌کند.

3. عملکرد مناسب در مدارهای فرکانس بالا

در بسیاری از کاربردهای مدرن مانند منابع تغذیه سوئیچینگ، اینورترها و مدارهای RF، نیاز به قطعاتی با پاسخ سریع وجود دارد. دیود شاتکی به دلیل ساختار خاص خود، عملکرد بسیار پایداری در این شرایط ارائه می‌دهد.

4. جریان نشتی بیشتر نسبت به دیود معمولی

در کنار مزایا، این دیود یک نقطه ضعف نیز دارد و آن جریان نشتی بالاتر در حالت بایاس معکوس است. این موضوع باعث می‌شود که در برخی مدارهای حساس، انتخاب این دیود نیازمند بررسی دقیق باشد.

کاربردهای دیود شاتکی در مدارهای الکترونیکی

به دلیل ویژگی‌های خاص، دیود شاتکی در طیف گسترده‌ای از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد. در ادامه مهم‌ترین کاربردهای این قطعه را به‌صورت مفصل بررسی می‌کنیم.

1. استفاده در منابع تغذیه سوئیچینگ

یکی از اصلی‌ترین کاربردهای این دیود در منابع تغذیه سوئیچینگ (SMPS) است. در این نوع منابع، قطعات باید بتوانند در فرکانس‌های بالا و با حداقل تلفات کار کنند. افت ولتاژ کم و سرعت بالای سوئیچینگ در دیود شاتکی باعث افزایش راندمان و کاهش تولید گرما در مدار می‌شود.

2. مدارهای مبدل DC به DC

در مبدل‌های کاهنده و افزاینده ولتاژ، استفاده از دیود شاتکی باعث کاهش اتلاف انرژی و بهبود عملکرد کلی سیستم می‌شود. به همین دلیل در شارژرها، پاوربانک‌ها و تجهیزات الکترونیکی قابل حمل، این نوع دیود بسیار کاربرد دارد.

3. حفاظت از مدار (Protection)

در بسیاری از مدارها از دیود شاتکی برای محافظت در برابر اتصال معکوس یا جلوگیری از برگشت جریان استفاده می‌شود. به دلیل واکنش سریع، این دیود می‌تواند از آسیب دیدن قطعات حساس جلوگیری کند.

4. مدارهای فرکانس بالا و RF

در تجهیزات مخابراتی، رادیویی و سیستم‌های پردازش سیگنال، سرعت پاسخ‌دهی اهمیت بسیار زیادی دارد. این دیود به دلیل زمان بازیابی بسیار کم، گزینه‌ای مناسب برای این کاربردها محسوب می‌شود.

5. استفاده در مدارهای منطقی و دیجیتال

در برخی مدارهای دیجیتال و منطقی، از دیود شاتکی برای افزایش سرعت سوئیچینگ ترانزیستورها استفاده می‌شود. این کاربرد باعث کاهش زمان تأخیر و بهبود عملکرد مدارهای پردازشی می‌شود.

مزایا و معایب دیود شاتکی

شناخت نقاط قوت و ضعف هر قطعه، به انتخاب صحیح آن در طراحی مدار کمک می‌کند. در این بخش مزایا و معایب دیود شاتکی را بررسی می‌کنیم.

مزایا

• افت ولتاژ مستقیم پایین و کاهش تلفات انرژی

• سرعت سوئیچینگ بسیار بالا

• راندمان بالا در منابع تغذیه

• عملکرد مناسب در فرکانس‌های بالا

• کاهش تولید حرارت نسبت به دیودهای معمولی

معایب

• جریان نشتی معکوس بیشتر نسبت به دیود سیلیکونی

• تحمل ولتاژ معکوس کمتر در برخی مدل‌ها

• حساسیت بیشتر به دمای بالا

بنابراین هنگام استفاده از دیود شاتکی، باید مشخصات ولتاژ، جریان و شرایط محیطی به‌دقت بررسی شود.

مقایسه دیود شاتکی با دیود معمولی

یکی از سوالات رایج در میان علاقه‌مندان به الکترونیک، تفاوت بین دیود شاتکی و دیود معمولی است. مهم‌ترین تفاوت این دو در ساختار و عملکرد آن‌هاست.

در دیودهای معمولی، اتصال PN باعث ایجاد ناحیه ذخیره بار می‌شود که سرعت سوئیچینگ را کاهش می‌دهد. اما در دیود شاتکی به دلیل اتصال فلز و نیمه‌هادی، این ناحیه وجود ندارد و همین موضوع سرعت عملکرد را به شکل قابل توجهی افزایش می‌دهد.

همچنین افت ولتاژ در دیود کمتر است که باعث کاهش مصرف انرژی می‌شود. در مقابل، دیودهای معمولی معمولاً تحمل ولتاژ معکوس بالاتری دارند و جریان نشتی کمتری ایجاد می‌کنند.

نکات مهم در انتخاب دیود شاتکی

هنگام خرید یا استفاده از دیود برای پروژه‌های الکترونیکی، بهتر است به چند نکته مهم توجه کنید:

• بررسی حداکثر جریان قابل تحمل دیود

• توجه به ولتاژ معکوس مجاز (Reverse Voltage)

• انتخاب دیود متناسب با فرکانس کاری مدار

• بررسی توان تلفاتی و شرایط حرارتی

• خرید از منابع معتبر مانند سایت پارتچی برای اطمینان از کیفیت قطعه

انتخاب صحیح دیود شاتکی می‌تواند تأثیر قابل توجهی در عملکرد و طول عمر مدار داشته باشد.

جمع‌بندی

دیود شاتکی یکی از مهم‌ترین و کاربردی‌ترین قطعات در دنیای الکترونیک مدرن است که به دلیل افت ولتاژ کم، سرعت سوئیچینگ بالا و راندمان مناسب، در بسیاری از مدارها مورد استفاده قرار می‌گیرد. از منابع تغذیه سوئیچینگ گرفته تا مدارهای فرکانس بالا و تجهیزات قابل حمل، این دیود نقش مهمی در بهبود عملکرد سیستم‌ها ایفا می‌کند.

اگر به دنبال خرید انواع دیود با کیفیت و قیمت مناسب هستید، سایت پارتچی می‌تواند یکی از بهترین گزینه‌ها برای تهیه قطعات الکترونیکی مورد نیاز شما باشد.
