در صنعت الکترونیک، مونتاژ قطعات روی بردهای مدار چاپی یکی از مهمترین مراحل تولید محسوب میشود. انتخاب روش مناسب مونتاژ تأثیر مستقیمی بر کیفیت محصول نهایی، هزینه تولید، سرعت ساخت و حتی ابعاد دستگاه دارد. در میان روشهای مختلف مونتاژ، دو تکنولوژی SMD و DIP بیشترین کاربرد را دارند. به همین دلیل، آشنایی با تفاوت مونتاژ SMD و DIP برای تولیدکنندگان تجهیزات الکترونیکی، مهندسان طراحی مدار و حتی افرادی که قصد سفارش ساخت برد دارند، ضروری است.
در این مقاله از وبسایت پارتچی قصد داریم بهصورت جامع به بررسی تفاوتهای این دو روش بپردازیم و مزایا، معایب و کاربردهای هر کدام را مورد بررسی قرار دهیم.
مونتاژ SMD چیست؟
SMD مخفف عبارت Surface Mount Device به معنای «قطعات نصب سطحی» است. در این روش، قطعات الکترونیکی مستقیماً روی سطح برد مدار چاپی نصب میشوند و نیازی به عبور پایه قطعات از سوراخهای برد وجود ندارد.
با پیشرفت تکنولوژی و افزایش نیاز به تولید تجهیزات الکترونیکی کوچکتر و سبکتر، استفاده و سفارش مونتاژ SMD به شکل چشمگیری گسترش پیدا کرد. امروزه اکثر دستگاههای الکترونیکی مدرن مانند تلفنهای همراه، لپتاپها، تجهیزات پزشکی و سیستمهای مخابراتی با استفاده از این روش تولید میشوند.

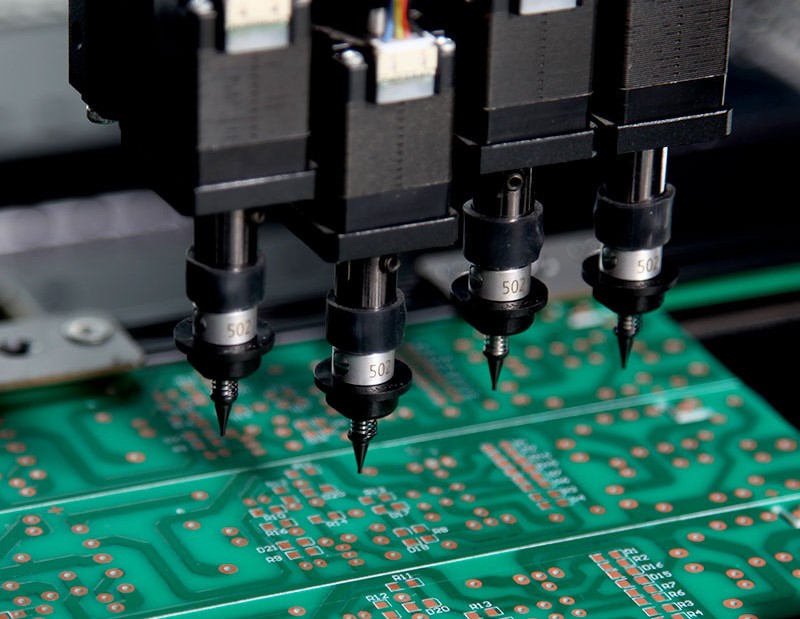

در فرآیند مونتاژ SMD ابتدا خمیر قلع توسط شابلون روی پدهای مشخصشده برد قرار میگیرد. سپس دستگاههای پیشرفته Pick and Place قطعات را با دقت بالا روی برد قرار میدهند. در نهایت، برد وارد کوره ریفلو شده و اتصال نهایی قطعات انجام میشود.
مهمترین ویژگیهای مونتاژ SMD
- ابعاد بسیار کوچک قطعات
- سرعت بالای فرآیند تولید
- امکان استفاده از هر دو طرف برد
- مناسب برای تولید انبوه
- دقت بالا در جانمایی قطعات
- کاهش وزن و ابعاد محصول نهایی
به همین دلایل، بسیاری از شرکتهای تولیدکننده تجهیزات الکترونیکی، مونتاژ SMD را بهعنوان گزینه اصلی خود انتخاب میکنند.
مونتاژ DIP چیست؟
DIP مخفف عبارت Dual In-line Package است. در این روش، قطعات دارای پایههایی هستند که از سوراخهای ایجادشده روی برد عبور کرده و در سمت دیگر لحیم میشوند.
مونتاژ DIP یکی از قدیمیترین روشهای مونتاژ بردهای الکترونیکی محسوب میشود و هنوز هم در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرد. این روش به دلیل استحکام مکانیکی بالا، برای قطعاتی که تحت فشار یا ارتعاش قرار میگیرند، گزینه مناسبی است.
فرآیند سفارش مونتاژ DIP میتواند بهصورت دستی یا با استفاده از دستگاههای مونتاژ انجام شود. پس از قرارگیری قطعات در سوراخهای برد، عملیات لحیمکاری توسط موج قلع (Wave Soldering) یا بهصورت دستی انجام میشود.
ویژگیهای اصلی مونتاژ DIP
- استحکام مکانیکی بالا
- سهولت در تعمیر و تعویض قطعات
- مناسب برای قطعات بزرگ و سنگین
- قابلیت مونتاژ دستی
- مناسب برای نمونهسازی و تیراژ پایین
با وجود رشد چشمگیر فناوری SMD، روش DIP همچنان در برخی صنایع جایگاه ویژهای دارد.

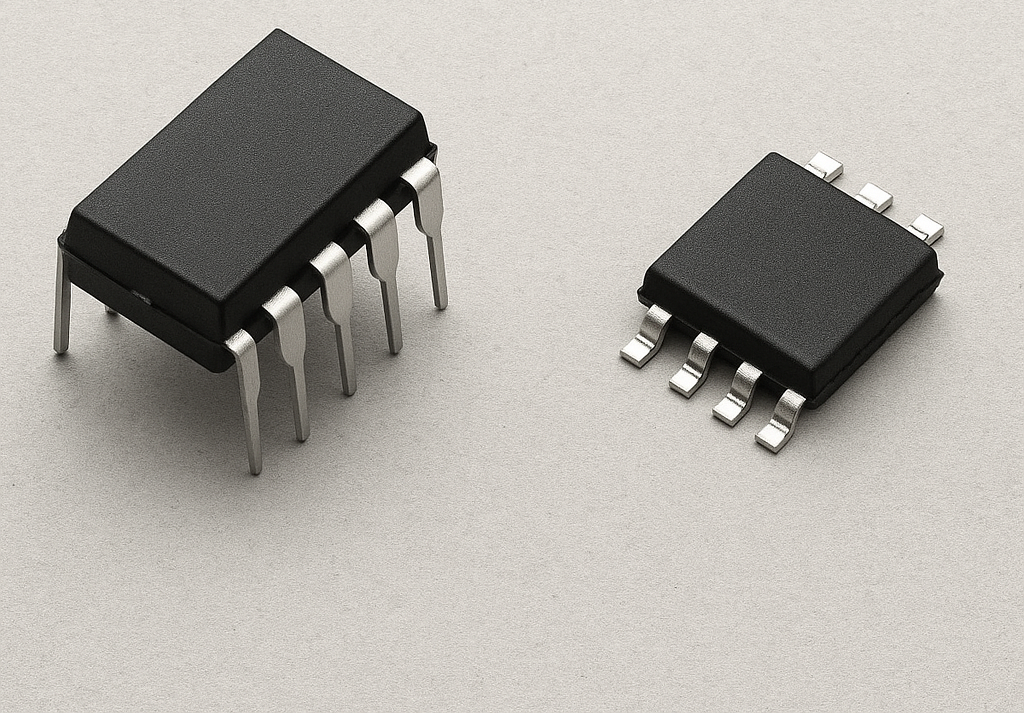

تفاوت مونتاژ SMD و DIP از نظر نحوه نصب قطعات
یکی از مهمترین موارد در بررسی تفاوت مونتاژ SMD و DIP، نحوه نصب قطعات روی برد مدار چاپی است.
در مونتاژ SMD، قطعات مستقیماً روی سطح برد قرار میگیرند و هیچ پایهای از برد عبور نمیکند. این موضوع باعث میشود فضای کمتری اشغال شود و امکان طراحی بردهای فشردهتر فراهم گردد.
در مقابل، در مونتاژ DIP پایههای قطعات باید از سوراخهای تعبیهشده روی برد عبور کنند. بنابراین طراحی برد پیچیدهتر شده و فضای بیشتری مورد نیاز خواهد بود.
همین تفاوت ساختاری باعث شده است که هر یک از این روشها در شرایط خاصی کاربرد بیشتری داشته باشند.
تفاوت مونتاژ SMD و DIP از نظر ابعاد برد
در دنیای امروز، کوچکسازی تجهیزات الکترونیکی اهمیت زیادی پیدا کرده است. از ساعتهای هوشمند گرفته تا تجهیزات پزشکی قابل حمل، همگی نیازمند بردهایی با ابعاد کوچک هستند.
در این زمینه، مونتاژ SMD برتری قابل توجهی نسبت به DIP دارد. کوچک بودن قطعات SMD و امکان نصب آنها در هر دو طرف برد، موجب کاهش چشمگیر ابعاد محصول نهایی میشود.
در مقابل، قطعات DIP به دلیل داشتن پایههای بلند و نیاز به سوراخکاری، فضای بیشتری اشغال میکنند. بنابراین استفاده از این روش معمولاً در محصولاتی که محدودیت ابعاد ندارند، رایجتر است.
تفاوت مونتاژ SMD و DIP از نظر سرعت تولید
سرعت تولید یکی دیگر از عوامل مهم در انتخاب روش مونتاژ است.
در مونتاژ SMD، استفاده از دستگاههای تماماتوماتیک باعث میشود هزاران قطعه در مدتزمان کوتاهی روی برد نصب شوند. این موضوع برای تولیدکنندگان محصولات الکترونیکی در تیراژ بالا اهمیت فراوانی دارد.
اما در مونتاژ DIP، بهویژه زمانی که بخشی از فرآیند بهصورت دستی انجام شود، سرعت تولید کاهش پیدا میکند. حتی در خطوط نیمهاتوماتیک نیز زمان مورد نیاز برای قرار دادن قطعات بیشتر از روش SMD است.
به همین دلیل، در پروژههای تولید انبوه معمولاً مونتاژ SMD گزینه مقرونبهصرفهتری محسوب میشود.
تفاوت مونتاژ SMD و DIP از نظر هزینه تولید
هزینه تولید یکی از معیارهای تعیینکننده در انتخاب روش مونتاژ است.
در نگاه اول ممکن است تجهیزات مورد نیاز برای مونتاژ SMD هزینه بالایی داشته باشند، اما در تولید انبوه این هزینه سرشکن شده و قیمت تمامشده هر برد کاهش پیدا میکند.
از سوی دیگر، مونتاژ DIP به نیروی انسانی بیشتری نیاز دارد و فرآیند زمانبرتری دارد. در نتیجه، با افزایش تیراژ تولید، هزینههای مربوط به این روش افزایش مییابد.
البته در نمونهسازی یا تولید محدود، ممکن است مونتاژ DIP از نظر اقتصادی گزینه مناسبتری باشد؛ زیرا نیاز به تجهیزات پیچیده و گرانقیمت ندارد.
تفاوت مونتاژ SMD و DIP از نظر استحکام مکانیکی
یکی دیگر از موارد مهم در بررسی تفاوت مونتاژ SMD و DIP، میزان مقاومت مکانیکی اتصالات است.
قطعات DIP به دلیل عبور پایهها از داخل برد و لحیم شدن در سمت دیگر، اتصال بسیار محکمی ایجاد میکنند. این ویژگی باعث میشود در شرایطی مانند ارتعاش شدید یا فشار مکانیکی، عملکرد مطمئنتری داشته باشند.
در مقابل، قطعات SMD تنها روی سطح برد قرار میگیرند. اگرچه کیفیت اتصالات در این روش بسیار بالا است، اما در برخی کاربردهای خاص ممکن است مقاومت مکانیکی کمتری نسبت به DIP داشته باشند.
به همین دلیل، در تجهیزات صنعتی سنگین یا قطعاتی مانند کانکتورها و ترانسفورماتورها، هنوز هم از مونتاژ DIP استفاده میشود.
تفاوت مونتاژ SMD و DIP از نظر تعمیرپذیری
یکی از موضوعات مهم در بررسی تفاوت مونتاژ SMD و DIP میزان سهولت تعمیر و تعویض قطعات است.
در مونتاژ DIP، به دلیل اینکه قطعات از طریق پایههای بلند به برد متصل شدهاند، تعویض آنها بسیار سادهتر انجام میشود. تعمیرکار میتواند بهراحتی قطعه معیوب را جدا کرده و قطعه جدید را جایگزین کند. این ویژگی باعث شده است که در پروژههای آموزشی، نمونهسازی و تعمیرات سریع، روش DIP همچنان محبوب باشد.
اما در مونتاژ SMD، قطعات بسیار کوچک هستند و مستقیماً روی سطح برد لحیم میشوند. همین موضوع باعث میشود تعمیر آنها به تجهیزات تخصصی مانند هیتر هوای گرم (Hot Air) و مهارت بالاتر نیاز داشته باشد. در نتیجه، تعمیر SMD نسبت به DIP دشوارتر و زمانبرتر است.
بنابراین از نظر تعمیرپذیری، DIP برتری نسبی دارد، اما در مقابل SMD در تولید صنعتی مزایای بیشتری ارائه میدهد.
تفاوت مونتاژ SMD و DIP از نظر کیفیت و دقت
کیفیت مونتاژ نقش بسیار مهمی در عملکرد نهایی بردهای الکترونیکی دارد.
در مونتاژ SMD، به دلیل استفاده از دستگاههای اتوماتیک Pick and Place، دقت قرارگیری قطعات بسیار بالا است. این دقت باعث کاهش خطای انسانی و افزایش کیفیت نهایی محصول میشود. همچنین در این روش، اتصالها یکنواختتر و قابل اعتمادتر هستند.
در مقابل، مونتاژ DIP بهویژه در حالت دستی، وابسته به مهارت اپراتور است. اگرچه در خطوط صنعتی پیشرفته کیفیت قابل قبولی دارد، اما همچنان احتمال خطای انسانی در آن بیشتر از SMD است.
در نتیجه، از نظر کیفیت تولید انبوه، مونتاژ SMD معمولاً عملکرد بهتری ارائه میدهد.
تفاوت مونتاژ SMD و DIP از نظر کاربرد
هر کدام از این دو روش در صنایع مختلف کاربردهای خاص خود را دارند. شناخت این کاربردها بخش مهمی از درک تفاوت مونتاژ SMD و DIP است.
کاربردهای مونتاژ SMD:
- گوشیهای موبایل و تبلتها
- لپتاپ و کامپیوترهای مدرن
- تجهیزات پزشکی پیشرفته
- بردهای مخابراتی
- دستگاههای هوشمند و IoT
- تجهیزات نظامی و فضایی
کاربردهای مونتاژ DIP:
- بردهای آموزشی و آزمایشگاهی
- پروژههای DIY و نمونهسازی
- تجهیزات صنعتی سنگین
- منابع تغذیه (Power Supply)
- قطعاتی با جریان بالا یا فشار مکانیکی زیاد
همانطور که مشخص است، SMD بیشتر در تکنولوژیهای مدرن و فشرده استفاده میشود، در حالی که DIP هنوز در پروژههای سادهتر و صنعتی جایگاه خود را حفظ کرده است.
مزایای مونتاژ SMD
برای درک بهتر تفاوت مونتاژ SMD و DIP لازم است مزایای هر روش را جداگانه بررسی کنیم.
- کاهش چشمگیر ابعاد برد
- امکان طراحی بردهای چندلایه پیشرفته
- سرعت بالای تولید
- کاهش هزینه در تولید انبوه
- عملکرد الکتریکی بهتر در فرکانسهای بالا
- کاهش وزن دستگاه
این مزایا باعث شدهاند که مونتاژ SMD به استاندارد اصلی صنعت الکترونیک مدرن تبدیل شود.
معایب مونتاژ SMD
با وجود مزایای زیاد، این روش بدون نقص نیست:
- تعمیر دشوارتر نسبت به DIP
- نیاز به تجهیزات پیشرفته
- حساسیت بالا در فرآیند مونتاژ
- مناسب نبودن برای برخی قطعات بسیار سنگین
مزایای مونتاژ DIP
در بررسی تفاوت مونتاژ SMD و DIP نباید از مزایای DIP غافل شد:
- استحکام مکانیکی بالا
- تعمیر و تعویض آسان قطعات
- مناسب برای نمونهسازی سریع
- عدم نیاز به تجهیزات بسیار پیشرفته
- قابلیت استفاده در شرایط سخت صنعتی
معایب مونتاژ DIP
- اشغال فضای زیاد روی برد
- کاهش سرعت تولید
- مناسب نبودن برای دستگاههای کوچک
- محدودیت در طراحیهای پیشرفته
- هزینه بالاتر در تیراژ بالا
کدام بهتر است؟ SMD یا DIP؟
پاسخ این سؤال کاملاً به نوع پروژه بستگی دارد.
اگر هدف شما تولید دستگاههای کوچک، مدرن و قابل حمل است، بدون شک SMD انتخاب بهتری است. اما اگر پروژه شما صنعتی، آموزشی یا نیازمند تعمیرات آسان است، DIP میتواند گزینه مناسبتری باشد.
در واقع، تفاوت مونتاژ SMD و DIP به معنای برتری مطلق یکی بر دیگری نیست، بلکه هرکدام برای شرایط خاصی طراحی شدهاند.
بسیاری از بردهای مدرن حتی از ترکیب هر دو روش استفاده میکنند تا بهترین نتیجه را از نظر عملکرد و استحکام به دست آورند.
جمعبندی نهایی
در این مقاله از سایت پارتچی بهطور کامل به بررسی تفاوت مونتاژ SMD و DIP پرداختیم. دیدیم که هر کدام از این روشها مزایا، معایب و کاربردهای خاص خود را دارند.
مونتاژ SMD با سرعت بالا، ابعاد کوچک و دقت فوقالعاده، گزینهای ایدهآل برای تولید انبوه و دستگاههای مدرن است. در مقابل، مونتاژ DIP با استحکام بالا و تعمیرپذیری آسان، همچنان در بسیاری از پروژههای صنعتی و آموزشی کاربرد دارد.
در نهایت انتخاب بین این دو روش به نیاز پروژه، بودجه و نوع کاربرد بستگی دارد.
سوالات متداول
1. تفاوت اصلی مونتاژ SMD و DIP چیست؟
تفاوت اصلی در نحوه نصب قطعات است؛ SMD روی سطح برد نصب میشود و DIP از سوراخهای برد عبور میکند.
2. کدام روش برای تولید انبوه بهتر است؟
مونتاژ SMD به دلیل سرعت بالا و هزینه کمتر در تیراژ بالا، گزینه مناسبتری است.
3. کدام روش تعمیر راحتتری دارد؟
مونتاژ DIP تعمیر و تعویض آسانتری نسبت به SMD دارد.
4. آیا میتوان از هر دو روش در یک برد استفاده کرد؟
بله، بسیاری از بردهای مدرن از ترکیب SMD و DIP استفاده میکنند.
